Μηχανή πλαισίων από χάλυβα ελαφρού πάχους C70 C90 0.7-1.2mm γαλβανισμένος χάλυβας

Μηχανή διαμόρφωσης χάλυβδα ελαφρού πάχους C70 C90 0,7-1,2mm γαλβανισμένος χάλυβας

Κύριες προδιαγραφές

Περιγραφή εξοπλισμού

Κύριες προδιαγραφές:
Μέγεθος 70/90*41mm
Πάχος 0,7-1,2mm (γαλβανισμένα πηνία G300-G550 και αλουμίνιο-ψευδάργυρος)
Πλάτος τροφοδοσίας 180mm
Τυπική ταχύτητα παραγωγής 300-700m/h
Κύριος κινητήρας σερβοκινητήρας 7,5kw
Τροφοδοτικό 380V 50Hz 3 φάσεις ή σύμφωνα με το αίτημά σας
Υδραυλικός σταθμός 7,5kw
Χωρητικότητα υδραυλικής δεξαμενής: 100L
Υδραυλική ψύξη: Ψύξη με ανεμιστήρα
Υδραυλική πίεση: Ρύθμιση υπολογιστή
Πλαίσιο και καλούπια διάτρησης: Οπή βίδας, λοξότμηση, οπή υποδοχής, κοπή φλάντζας, οπή σωλήνα, ανάρτηση, κοπή
Ανοχή: +- 0,5mm
Εκτυπωτής inkjet: EC-JET
Μέγεθος μηχανής: 6000*1000*1500mm
Βάρος: 4000kg
Χρώμα: σύμφωνα με το αίτημά σας
Ξετυλίχτης: ρουλεμάν 2 τόνων, αυτόματος ξετυλίχτης

Λογισμικό σχεδιασμού VERTEX BD
1.Η κατασκευή τοίχων, δαπέδων και οροφών παράγεται αυτόματα, εξοικονομώντας χρόνο σχεδιασμού.
2.Αυτόματη τρισδιάστατη διαμόρφωση, εξασφαλίζει 100% ακρίβεια.
3.Με λειτουργία ανάλυσης έργου, το λογισμικό μπορεί να υπολογίσει τη φέρουσα ικανότητα.
4.Δημιουργία τρισδιάστατου χάρτη πλαισίου και τρισδιάστατης προβολής διακόσμησης.
5.Ολόκληρο το πλαίσιο του κτιρίου μπορεί να αναλυθεί σε σχέδιο ανεξάρτητης μονάδας.
6.Υπολογισμός λίστας υλικών, συμπεριλαμβανομένου του απαιτούμενου χάλυβα, πλακών, υλικού θερμομόνωσης, πορτών και παραθύρων, βιδών και
άλλων συμπληρωματικών υλικών.
7.Δημιουργία επεξεργασμένων δεδομένων, συμπεριλαμβανομένου του σημειωμένου τεμαχίου, σύνδεση με τον εξοπλισμό.
8.Κόστος συντήρησης και εκπαίδευσης λογισμικού.
9.Το κόστος συντήρησης και υποστήριξης είναι 2200,00 USD/έτος. Αφορά ενημέρωση λογισμικού και είναι προαιρετικό.

Περιγραφή εξοπλισμού
1). Αυτόματος κάθετος μονός ξετυλίχτης: 1 σετ
a.Χρήση σχεδιασμού χειροκίνητης σύσφιξης, ID πηνίου: 460mm-520mm, OD πηνίου: 1400mm, Φορτίο: 3000kg
b.Αυτόματη ξετύλιξη μετατροπής συχνότητας
c.Ισχύς: 2,2KW

2). Πλαίσιο: Χρήση συγκόλλησης χαλύβδινων πλακών, συνολική ανόπτηση για ανακούφιση από την τάση, για να διασφαλιστεί μακροχρόνια χρήση χωρίς παραμόρφωση· και
Επεξεργασία σε κέντρο κατεργασίας CNC για διασφάλιση ακρίβειας διαστάσεων.

3). Αψίδα: Η κύρια αψίδα είναι δομή κουτιού, το κουτί επεξεργάζεται σε κέντρο κατεργασίας CNC, η βοηθητική αψίδα είναι ανεξάρτητη δομή.

4). Καλούπι κύλισης: Χάλυβας καλουπιού Cr12mov, μετά από σκλήρυνση κενού HRC60-62 ° για την επεξεργασία της οπής και του άκρου της επιφάνειας, τόρνος CNC
φινίρισμα της επιφάνειας του κυλίνδρου.

5). Κύριος άξονας: Υλικό για χάλυβα εργαλείων 40Cr, θερμική επεξεργασία σκλήρυνσης και βαφής, φινίρισμα εξωτερικής λείανσης

6). Σύστημα κίνησης: Σύνδεση σερβοκινητήρα και μειωτήρα, μεταξύ των τροχών με ακρίβεια σκληρού οδοντωτού γραναζιού εμβάπτισης σε λάδι, για να διασφαλιστεί ότι η χρήση για μεγάλο χρονικό διάστημα χωρίς φθορά.

7). Υδραυλικό σύστημα
a. Δομή αποθήκευσης ενέργειας, εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος


8). Καλούπι διάτρησης
Τα υλικά καλουπιού χρησιμοποιούνται χάλυβας εργαλείων S45C, ένθετο καλουπιού από χάλυβα υψηλής ποιότητας D2 ή SKD11, εξαρτήματα καλουπιού από προϊόντα της Ιαπωνίας
προϊόντα.

9). Ηλεκτρικά εξαρτήματα
a.Αρχικός εισαγόμενος ελεγκτής κίνησης και PLC
b.Διεθνή εξαρτήματα χαμηλής τάσης πρώτης κατηγορίας μάρκας

10). Εκτυπωτής inkjet CNC
a.Διαμόρφωση βιομηχανικού υψηλής ποιότητας εκτυπωτή inkjet με διαλύτη, καθαρή και σταθερή εκτύπωση, εύκολη στην εγκατάσταση
b.Κοινά μελάνια με βάση διαλύτη, εύκολα στην αγορά και οικονομικά στη χρήση
c.Εκτυπώνει αυτόματα δεδομένα που δημιουργούνται από το λογισμικό σχεδιασμού, χωρίς ανθρώπινη παρέμβαση
d.Μέσω του συστήματος ελέγχου παραγωγής Frame Mac LGS maker, μπορούν να προστεθούν πρόσθετες πληροφορίες, όπως όνομα εταιρείας, λογότυπο, ιστότοποι κ.λπ.

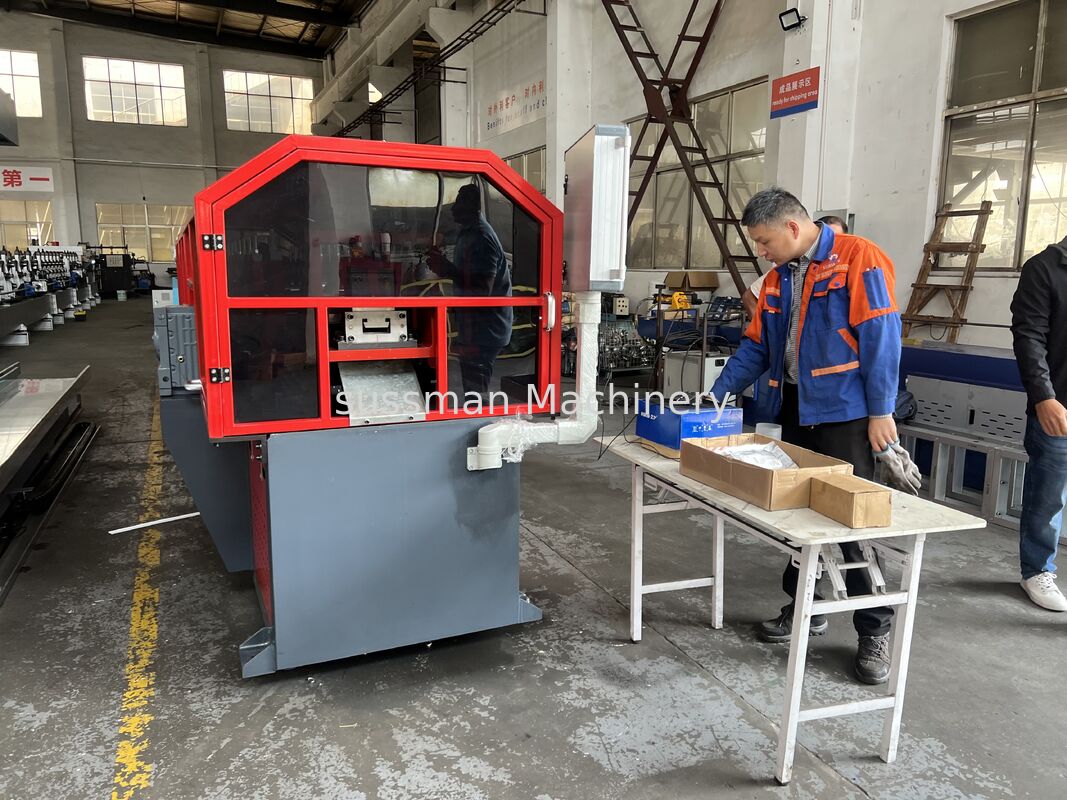

Φωτογραφία του μηχανήματός μας

Οι εφαρμογές των μηχανών LGSF βρίσκονται κυρίως στον κατασκευαστικό κλάδο, όπου η ελαφριά χαλύβδινη κατασκευή κερδίζει δημοτικότητα λόγω των πολυάριθμων πλεονεκτημάτων της. Ορισμένες κοινές εφαρμογές περιλαμβάνουν:

1.Οικιστικές κατασκευές: Η ελαφριά χαλύβδινη κατασκευή χρησιμοποιείται όλο και περισσότερο σε οικιστικά κτίρια, συμπεριλαμβανομένων μονοκατοικιών, διπλοκατοικιών και πολυώροφων συγκροτημάτων διαμερισμάτων. Οι μηχανές LGSF μπορούν να παράγουν ορθοστάτες τοίχων, δοκούς οροφής, δοκούς δαπέδου και άλλα εξαρτήματα που απαιτούνται για αυτές τις κατασκευές.

2.Εμπορικές κατασκευές: Τα συστήματα LGSF χρησιμοποιούνται επίσης σε εμπορικά κτίρια όπως γραφεία, σχολεία, νοσοκομεία και χώρους λιανικής. Οι μηχανές LGSF μπορούν να κατασκευάσουν τα χαλύβδινα εξαρτήματα που απαιτούνται για εσωτερικά χωρίσματα, εξωτερικούς τοίχους, συστήματα οροφής και άλλα δομικά στοιχεία.

3.Αρθρωτές κατασκευές: Η ελαφριά χαλύβδινη κατασκευή είναι ιδανική για αρθρωτές κατασκευές εκτός εργοταξίου, όπου ολόκληρες μονάδες κτιρίων κατασκευάζονται σε εργοστάσιο και στη συνέχεια μεταφέρονται στον χώρο κατασκευής για συναρμολόγηση. Οι μηχανές LGSF διαδραματίζουν κρίσιμο ρόλο στην παραγωγή των χαλύβδινων εξαρτημάτων πλαισίου για αυτές τις μονάδες.

4.Ανακαίνιση και ανακατασκευή: Τα συστήματα LGSF προσφέρουν ευελιξία και ευκολία εγκατάστασης, καθιστώντας τα κατάλληλα για έργα ανακαίνισης και ανακατασκευής. Οι μηχανές LGSF μπορούν να παράγουν αποτελεσματικά προσαρμοσμένα χαλύβδινα εξαρτήματα που μπορούν εύκολα να ενσωματωθούν σε υπάρχουσες κατασκευές.

Η χρήση μηχανών LGSF στις κατασκευές προσφέρει πολλά οφέλη, όπως ταχύτερους χρόνους κατασκευής, εξοικονόμηση κόστους, ανθεκτικότητα και ευελιξία σχεδιασμού. Αυτές οι μηχανές επιτρέπουν την ακριβή και τυποποιημένη παραγωγή χαλύβδινων εξαρτημάτων, διασφαλίζοντας υψηλής ποιότητας και ακριβή συναρμολόγηση στον χώρο εργασίας.
