0.8-1.2mm C63 C75 C100 C150 Ελαφρύ Χάλυβα

Μηχανή Πλαισίων Χάλυβα Ελαφρού Τύπου 0.8-1.2mm C63 C75 C100 C150

Κύριες Προδιαγραφές

Περιγραφή Εξοπλισμού


Κύριες Προδιαγραφές:
Μέγεθος 100*41mm
Πάχος 0.8-1.2mm (Γαλβανισμένα πηνία G300-G550 και Aluzinc)
Πλάτος τροφοδοσίας 193mm
Τυπική ταχύτητα παραγωγής 300-700m/h
Μέγιστη ταχύτητα παραγωγής 25m/min
Κύριος κινητήρας 7.5kw σερβοκινητήρας
Παροχή ρεύματος 380V 50Hz 3 φάσεις ή σύμφωνα με το αίτημά σας
Υδραυλικός σταθμός 7.5kw
Χωρητικότητα υδραυλικής δεξαμενής: 100L
Υδραυλική ψύξη: Ψύξη ανεμιστήρα
Υδραυλική πίεση: ρύθμιση υπολογιστή
Πλαίσιο και μήτρες διάτρησης: Οπή βίδας, λοξότμηση, οπή υποδοχής, κοπή φλάντζας, οπή σωλήνα, ανάρτηση, κοπή
Ανοχή: +- 0.5mm
Εκτυπωτής Inkjet: EC-JET
Μέγεθος μηχανής: 5000*1000*1500mm
Βάρος: 3000kg
Χρώμα: σύμφωνα με το αίτημά σας
Απο-περιελίξτε: ρουλεμάν 3 τόνων, αυτόματο ξετυλίξτε

Λογισμικό σχεδιασμού VERTEX BD
1. Η δομή τοίχου, δαπέδου και οροφής παράγεται αυτόματα, εξοικονομώντας χρόνο σχεδιασμού.
2. Αυτόματη 3D χύτευση, εξασφαλίζοντας 100% ακρίβεια.
3. Με τη λειτουργία έργου ανάλυσης, το λογισμικό μπορεί να υπολογίσει την ικανότητα φόρτισης.
4. Δημιουργήστε χάρτη 3D πλαισίου και προβολή 3D διακόσμησης.
5. Ολόκληρο το πλαίσιο του κτιρίου μπορεί να αναλυθεί σε ανεξάρτητο σχέδιο μονάδας.
6. Υπολογίστε το δελτίο υλικού, συμπεριλαμβανομένου του απαιτούμενου χάλυβα, των πλακών, του θερμομονωτικού υλικού, των θυρών και των παραθύρων, των βιδών και
άλλου υλικού αντιστοίχισης.
7. Δημιουργήστε τα επεξεργασμένα δεδομένα, συμπεριλαμβανομένου του επισημασμένου τεμαχίου εργασίας, συνδέοντας με τον εξοπλισμό.
8. Χρέωση συντήρησης και εκπαίδευσης λογισμικού.
9. Η χρέωση συντήρησης και υποστήριξης είναι 2200,00 USD/Έτος. Είναι για ενημέρωση λογισμικού και προαιρετικό.

Περιγραφή εξοπλισμού
1). Αυτόματο κάθετο ξετυλίξτε μονής κεφαλής: 1 σετ
a. Χρήση σχεδιασμού σύσφιξης με το χέρι, ID πηνίου: 460mm-520mm, OD πηνίου: 1400mm, Φόρτωση: 3000kg
b. Αυτόματο ξετύλιγμα μετατροπής συχνότητας
c. Ισχύς: 2.2KW

2). Πλαίσιο: Χρήση συγκόλλησης χαλύβδινων πλακών, η συνολική ανόπτηση για επεξεργασία καταπόνησης, για να εξασφαλιστεί η μακροχρόνια χρήση χωρίς παραμόρφωση. και
Επεξεργασία κέντρου μηχανικής κατεργασίας CNC για εξασφάλιση ακρίβειας διαστάσεων.

3). Αψίδα: Η κύρια αψίδα είναι δομή κουτιού, το κουτί είναι επεξεργασία κέντρου μηχανικής κατεργασίας CNC, η βοηθητική αψίδα είναι ανεξάρτητη δομή.

4). Καλούπι κύλισης: Χάλυβας μήτρας Cr12mov, μετά από σκλήρυνση κενού HRC60-62 ° για βελτίωση της οπής και του άκρου της όψης, φινίρισμα τόρνου CNC
της επιφάνειας του κυλίνδρου.

5). Κύριος άξονας: Υλικό για χαλύβδινο εργαλείο 40Cr, θερμική επεξεργασία σκλήρυνσης και σκλήρυνσης, φινίρισμα εξωτερικής λείανσης

6). Σύστημα κίνησης: Σερβοκινητήρας και σύνδεση μειωτήρα, μεταξύ του τροχού με ακριβή σκληρό γρανάζι οδοντωτού λαδιού, για να διασφαλιστεί ότι η χρήση μεγάλης διάρκειας χωρίς φθορά.

7). Υδραυλικό σύστημα
a. Δομή αποθήκευσης ενέργειας, εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος
b. Υδραυλικά εξαρτήματα: Προϊόντα Germany Rexroth

8). Μήτρα διάτρησης
Το υλικό μοντέλου μήτρας χρησιμοποιείται χάλυβας εργαλείων S45C, ένθετο καλουπιού με χάλυβα υψηλής ποιότητας D2 ή SKD11, εξαρτήματα καλουπιού με ρύζι Ιαπωνίας
προϊόντα.

9). Ηλεκτρικά μέρη
a. Αρχικός εισαγόμενος ελεγκτής κίνησης και PLC
b. Διεθνή εξαρτήματα χαμηλής τάσης πρώτης κατηγορίας

10). Εκτυπωτής Inkjet CNC
a. Διαμόρφωση βιομηχανικού επιπέδου υψηλής ποιότητας εκτυπωτή inkjet με βάση διαλύτη, εκτύπωση γραφής καθαρή και σταθερή, εύκολη
εγκατάσταση
b. Κοινά μελάνια με βάση διαλύτη, εύκολο στην αγορά και οικονομικό στη χρήση
c. Εκτυπώνει αυτόματα που δημιουργούνται αυτόματα από το λογισμικό σχεδιασμού, χωρίς ανθρώπινη παρέμβαση
d. Από το σύστημα ελέγχου παραγωγής Frame Mac LGS maker μπορεί να προσθέσει οποιαδήποτε πρόσθετη πληροφορία, όπως, όνομα εταιρείας, λογότυπο, ιστότοπους και ούτω καθεξής.

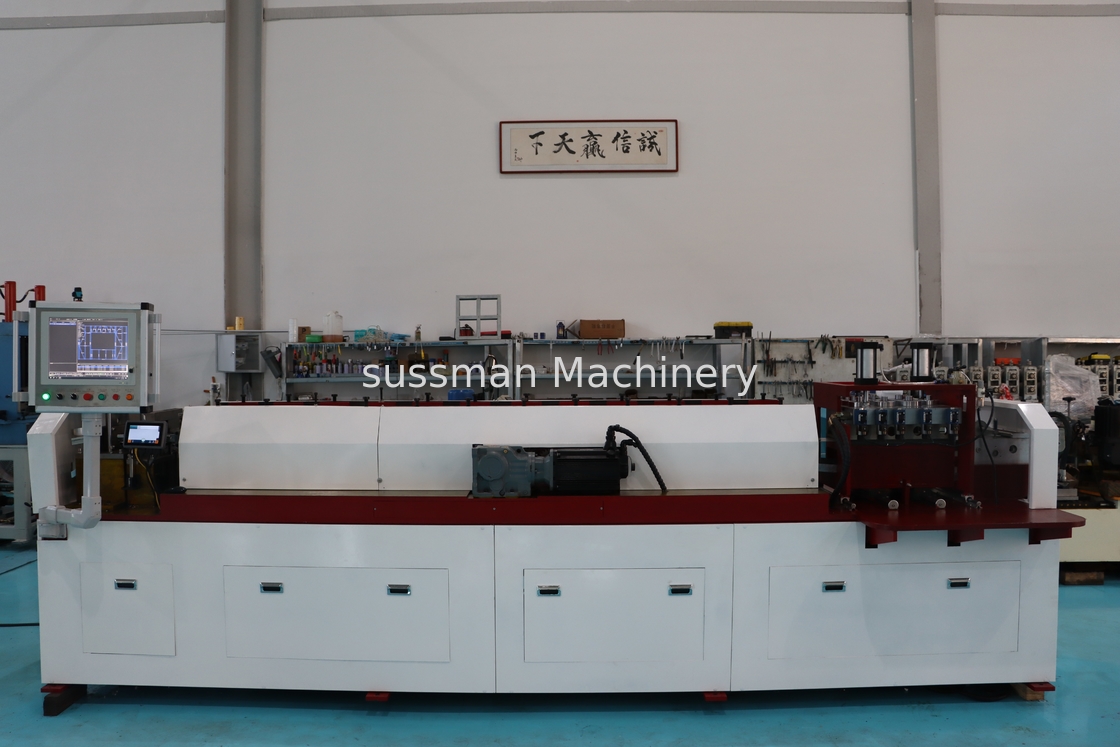

Η φωτογραφία της μηχανής μας

Οι εφαρμογές των μηχανών LGSF είναι κυρίως στην κατασκευαστική βιομηχανία, όπου το πλαίσιο χάλυβα ελαφρού τύπου κερδίζει δημοτικότητα λόγω των πολυάριθμων πλεονεκτημάτων του. Μερικές κοινές εφαρμογές περιλαμβάνουν:

1. Οικιστική κατασκευή: Το πλαίσιο χάλυβα ελαφρού τύπου χρησιμοποιείται όλο και περισσότερο σε οικιστικά κτίρια, συμπεριλαμβανομένων μονοκατοικιών, συγκροτημάτων κατοικιών και συγκροτημάτων διαμερισμάτων πολλών ορόφων. Οι μηχανές LGSF μπορούν να παράγουν καρφιά τοίχων, δοκούς οροφής, δοκούς δαπέδου και άλλα εξαρτήματα που απαιτούνται για αυτές τις κατασκευές.

2. Εμπορική κατασκευή: Τα συστήματα LGSF χρησιμοποιούνται επίσης σε εμπορικά κτίρια όπως γραφεία, σχολεία, νοσοκομεία και χώρους λιανικής. Οι μηχανές LGSF μπορούν να κατασκευάσουν τα χαλύβδινα εξαρτήματα που απαιτούνται για εσωτερικά χωρίσματα, εξωτερικούς τοίχους, συστήματα οροφής και άλλα δομικά στοιχεία.

3. Μονάδα κατασκευής: Το πλαίσιο χάλυβα ελαφρού τύπου είναι κατάλληλο για κατασκευή εκτός εργοταξίου, όπου ολόκληρες μονάδες κτιρίων κατασκευάζονται σε ένα εργοστάσιο και στη συνέχεια μεταφέρονται στο εργοτάξιο για συναρμολόγηση. Οι μηχανές LGSF διαδραματίζουν ζωτικό ρόλο στην παραγωγή των χαλύβδινων εξαρτημάτων πλαισίου για αυτές τις μονάδες.

4. Ανακαίνιση και εκσυγχρονισμός: Τα συστήματα LGSF προσφέρουν ευελιξία και ευκολία εγκατάστασης, καθιστώντας τα κατάλληλα για έργα ανακαίνισης και εκσυγχρονισμού. Οι μηχανές LGSF μπορούν να παράγουν αποτελεσματικά προσαρμοσμένα χαλύβδινα εξαρτήματα που μπορούν εύκολα να ενσωματωθούν σε υπάρχουσες κατασκευές.

Η χρήση των μηχανών LGSF στην κατασκευή προσφέρει πολλά οφέλη, όπως ταχύτεροι χρόνοι κατασκευής, εξοικονόμηση κόστους, ανθεκτικότητα και ευελιξία σχεδιασμού. Αυτές οι μηχανές επιτρέπουν την ακριβή και τυποποιημένη παραγωγή χαλύβδινων εξαρτημάτων, εξασφαλίζοντας υψηλής ποιότητας και ακριβή συναρμολόγηση στο εργοτάξιο.
