1.5-2.0 mm Αυτοματοποιημένη μηχανή σχηματισμού ράβδου ράβδου

1.5-2.0 mm Αυτοματοποιημένη μηχανή σχηματισμού ράβδου ράβδου

Η μηχανή σχηματισμού κυλίνδρων δέσμης κουτιού έχει αναπτυχθεί για την παραγωγή της δέσμης, είναι σταθερή μεταξύ της όρθιας στήλης ράφους

Συνήθως έχει δύο τύπους: 1) και οι δύο δομές C σχηματίζονται με κυλίνδρους σε μια μηχανή σχηματισμού κυλίνδρων και στη συνέχεια ενώνονται σε ένα συνδυασμένο κύλιση πρώην για να αποκτήσουν μια δομή κιβωτίου.

2) μια δέσμη σχηματίζεται σε μια μηχανή σχηματισμού κυλίνδρων απευθείας για την παραγωγή δέσμης κουτιού.

Ο εξοπλισμός αποτελείται από υδραυλικό αποσύρματο, μηχανή σχηματισμού κυλίνδρων, τμήμα κοπής με ελεγχόμενο ελεγχόμενο ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο από ελεγχόμενο.


Βασικές προδιαγραφές μηχανής δέσμης ράφους

1Κατάλληλο υλικό πλάκας: πάχος 1,2-2mm μαύρο χάλυβα

2. Ταχύτητα σχηματισμού: 0~15M/Min

3Μηχανή σχηματισμού: περίπου 19 σταθμοί+5 σταθμοί

4Υλικό κυλίνδρου: Gcr15, Quench HRC58-62

5Υλικό του άξονα: 45# προηγμένο χάλυβα (διάμετρος: 76mm), θερμική διύλιση

6Οδηγούμενο σύστημα: κιβώτιο ταχυτήτων

7Κύρια ισχύς με μειωτή: 7,5*2KW

8Κόψιμο: Κόψιμο πριονιδιού

9Ολόκληρη η μηχανή ελέγχεται από βιομηχανικό υπολογιστή-PLC.

10 PLC--Siemens, Αγγλική και Κινέζικη γλώσσα

11Η οθόνη αφής - Panasonic Ιαπωνία

12Κωδικοποιητής: Omron, Ιαπωνία

13Ηλεκτρικά εξαρτήματα - Schneider

Συστατικά της μηχανής ράκ-βαμ



Δραστηριώδης ροή μηχανής δέσμης ράφους

Υδραυλικό αποσύρματο-- μηχανή σχηματισμού κυλίνδρων ---> συσκευή κοπής ---> αυτόματο ανάποδα--> πλαισιωμένο τραπέζι μηχανής-εξόδου


Αναφορά του προφίλ δέσμης ράφι

Στο σύστημα αποθήκευσης παλέτας, είμαστε σε θέση να κατασκευάσουμε περισσότερα μηχανήματα όπως Step beam roll forming machine,Μηχανή σχηματισμού κυλίνδρων με όρθιο ράφι και πίνακα ράφους.

Μηχανή σχηματισμού κυλίνδρων

1. 3 τόνων υδραυλικός αποσύρτης

Διάμετρος: 460-520mm επέκταση.

Επέκταση: υδραυλική

Δυναμικότητα: 3000 kg ανά σκανδάλη

Μέγιστο πλάτος τροχιάς: 500 mm

Φρένα έλξης σύσφιξης με βαλβίδα ρύθμισης μεταβλητής τάσης πέδησης

2Μηχανή σχηματισμού κυλίνδρων

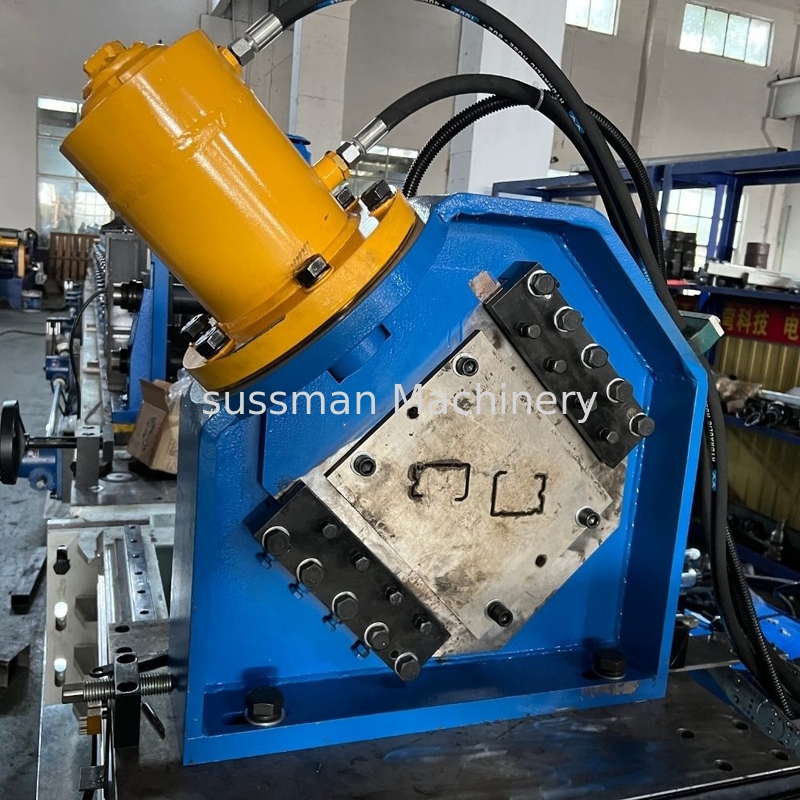

3Κόψιμο: πριονιστήριοκοπή

Κόψιμο μετά το σχηματισμό: Κόψιμο του φύλλου μετά το σχηματισμό κυλίνδρου στο απαιτούμενο μήκος, κόψιμο πριονιστήρα

Κίνηση κοπής: Το κύριο μηχάνημα κόβει αυτόματα, και το κοπτήρα θα κινείται στις γραμμές καθοδήγησης προς τα εμπρός και προς τα πίσω χωρίς να σταματά.

Μέτρηση μήκους: αυτόματη μέτρηση μήκους

Ανεκτικότητα μήκους: 6m+/- 0,5mm


4- Αυτόματη συσκευή ανάποδα.

Συντήρηση και συντήρηση της μηχανής

Η καθημερινή συντήρηση με σχολαστική φροντίδα διαδραματίζει σημαντικό ρόλο στην επέκταση του χρόνου λειτουργίας του εξοπλισμού και την ποιότητα της κυλιστικής σανίδας.

1Η υδραυλική δεξαμενή πρέπει να γεμίζει με υδραυλικό λάδι 32* ή 46* πριν από τη χρήση.
2. προσθέστε και βάψτε συχνά λιπαντικά στα εξωτερικά μέρη (όπως αλυσίδα κίνησης, ψαλίδι, γρανάζια, ρόλοι, κλπ.)
3. Σκουπίστε συχνά την επιφάνεια της σκόνης του κυλίνδρου και ειδικά όταν εργάζεστε έξω.
το μηχάνημα και το λιπαντικό στην επιφάνεια του ρολ και πρέπει να το καθαρίσετε την επόμενη φορά που θα το χρησιμοποιήσετε.
4Εάν ο εξοπλισμός δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, θα πρέπει να χρησιμοποιείτε πλαστικό ύφασμα ή άλλα αντικείμενα για να τον καλύψετε και να προσέχετε να μην χρησιμοποιείτε
βροχή και υγρασία, ειδικά ηλεκτρικό κουτί ελέγχου
5. Τρίψιμο συσκευή θα πρέπει να προσθέσει λιπαντικό στα μέρη όπου χρειάζεται λιπαντικό για το αίτημα
6Συνήθως κοιτάξτε σε υδραυλικό σταθμό και την ποσότητα ελαίου της μηχανής επιβράδυνσης, θα πρέπει να προσθέσετε σε χρόνο όταν η ποσότητα ελαίου
έλλειψη
7Τα ηλεκτρικά εξαρτήματα πρέπει να εξασφαλίζονται ότι λειτουργούν σε ξηρό περιβάλλον, όπως υγρασία.
