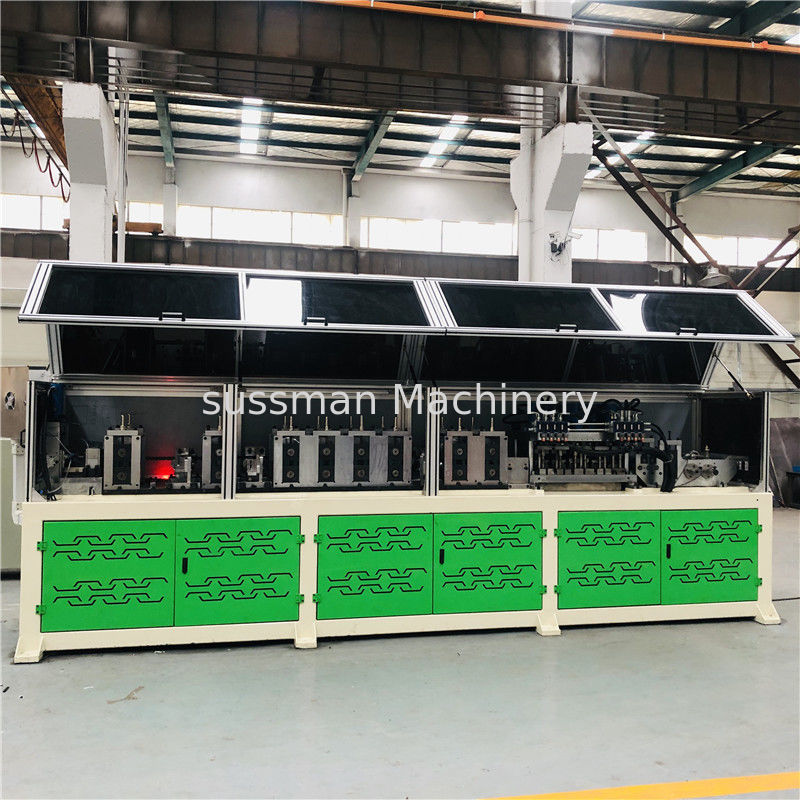

7.5kw Power PLC Control System Μεγάλη ταχύτητα ελαφρύ μέτρο χάλυβα μηχανή πλαισίου
Βασικές προδιαγραφές
|
Προδιαγραφές
|
89mm*41mm
|
|
Προφίλ
|
Γ
|
|
πάχος της ακατέργαστης ύλης
|
0.6-1.2mm
|
|
Έλεγχος μηχανών
|
Σύστημα CNC NC
|
|
λογισμικό σχεδιασμού
|
Πύργος
|
|
ταχύτητα σχηματισμού
|
30m/min υψηλή ταχύτητα χωρίς τρύπηση και κοπή
|
|
ισχύς κινητήρα
|
7.5KW
|
|
ισχύς υδραυλικού κινητήρα
|
7.5KW
|
|
υδραυλική ψύξη
|
κλιματισμός ψύξη
|
|
υδραυλική ψύξη
|
σύστημα ψύξης
|
|
υδραυλικός συσσωρευτής
|
√
|
|
κούρεμα
|
μετά την κοπή
|
| χάρτης |
√
|
|
τρύπα υπηρεσίας
|
√
|
|
βρύση
|
√
|
|
Δικτυακό σάουζ
|
√
|
|
κόψιμο χείλη
|
√
|
|
Βάση βήματος
|
√
|
|
ηλεκτρικές συνθήκες
|
380V/50HZ
|
|
υδραυλικό σταθμό
|
100 λίτρα
|
|
διαστάσεις
|
5.0m*0.8m*1.0m
|
|
βάρος
|
3.5Τ
|
|
αποσύρτης
|
3Τ
|
Περιγραφή εξοπλισμού
1: Διαμόρφωση της μηχανής
Αποσύρτης 1 σύνολο
Ρολ-μόρφωση: 12 ομάδες
Σύστημα ελέγχου PLC 1 σύνολο
Υδραυλικό σύστημα κοπής: 1 σύνολο
Πίνακας συλλογής
2:Δραστηριώδης ροή της μηχανής σχηματισμού προφίλ ωμέγα
Αποσύνδεση-Σύνδεση-Καθοδήγηση-Σχηματισμός-Προσκόπηση (εάν απαιτείται) - Πίνακας κοπής-συλλογής
3Τεχνικές παραμέτρους:
Α: Ηλεκτρική τροφοδότηση:
380V, 3 φάσεις, 50 Hz (μπορεί να ρυθμιστεί σύμφωνα με τις πραγματικές συνθήκες τροφοδοσίας σε διαφορετικές χώρες)
Κύρια ισχύς κινητήρα: 7.5 kW
Δύναμη αντλίας: 5,5 kW
Β:Ανασύρτης:
Εσωτερική διάμετρος: 460-520 mm
Εξωτερική διάμετρος: 1300 mm
βάρος φόρτωσης: 2 τόνους
Γ:Συστατικό μέρος:
Δυνατότητα τροφοδοσίας: 0,6-1,2 mm
πλάτος τροφοδοσίας: 50-500 mm
Ταχύτητα σχηματισμού: 8-12m/min
Απόκλιση κοπής: 10m±2mm
Αριθμός σταθμού κυλίνδρων: 12 ομάδες
Υλικό κυλίνδρου: GCr15
Υλικό άξονα: Cr40
Διάμετρος άξονα: 42 mm
Δ:Υδραυλικό σύστημα:
Υδραυλική πίεση: 10-12 MPa
Υλικό κοπής: SKD11
Ε:Σύστημα ελέγχου:
Πλήρως αυτόματο σύστημα ελέγχου NC-PLC
Διάδρομος ελέγχου: έγχρωμη οθόνη αφής
