Λεπτομέρειες:
|
Υλικό πάχος: | γαλβανισμένες G550 σπείρες 0.851.6mm | Ταχύτητα κυλίσματος: | 10 m/min με την οδηγημένη αλυσίδα |
---|---|---|---|
Σταθμοί κυλίνδρων: | Περίπου διαμόρφωση 18 σταθμών | Δύναμη κύριων μηχανών: | 7,5 KW |
Υλικό της κοπής: | CR12 με αποσβήστε την επεξεργασία | Τρόπος του Drive: | ενιαία αλυσίδα 1 ίντσας |
Σύστημα ελέγχου: | PLC με την οθόνη αφής | Υλικό κυλίνδρων: | Gcr15 χάλυβας με την απόσβεση |
Υψηλό φως: | ρόλος ξηρών τοίχων 200mm που διαμορφώνει τη μηχανή,Διευθετήσιμη διαδρομή στηριγμάτων ύψους προηγούμενη,10m/min ρόλος ξηρών τοίχων που διαμορφώνει τον εξοπλισμό |
Διευθετήσιμος 40200mm πλάτους ρόλος ξηρών τοίχων διαδρομής στηριγμάτων ύψους που διαμορφώνει τη μηχανή
Τεχνική παράμετρος
Πλάτος διευθετήσιμο από το PLC αυτόματα
Στοιχεία | Προδιαγραφές | |
Υλικό της σπείρας | Υλικό πάχος | γαλβανισμένες G550 σπείρες 0.851.6mm |
Punching συσκευή | Υδραυλική punching συσκευή | 1 σύνολο |
Διαμόρφωση του συστήματος | Ταχύτητα κυλίσματος | 10 m/min με την οδηγημένη αλυσίδα |
Σταθμοί κυλίνδρων | Περίπου διαμόρφωση 15 σταθμών | |
Υλικό κυλίνδρων | Gcr15 χάλυβας με την απόσβεση | |
Υλικό άξονων |
45# διάμετρος 75mm χάλυβα άξονας
|
|
Δύναμη κύριων μηχανών | 7,5 KW | |
Κοπή |
Υλικό της κοπής | CR12 με αποσβήστε την επεξεργασία |
Σκληρότητα | HRC58-62 | |
Ανοχή | +-1.5mm | |
Τέμνουσα λεπίδα | 2 σύνολα τέμνουσας λεπίδας | |
Ηλεκτρικό σύστημα ελέγχου | Ηλεκτρική πηγή | 380V, 50HZ, 3 συγχρονίστε, σύμφωνα με το αίτημα του αγοραστή |
Σύστημα ελέγχου | PLC με την οθόνη αφής | |
Βάρος | Περίπου 5 τόνοι | |
Τρόπος του Drive | ενιαία αλυσίδα 1 ίντσας | |
Μέγεθος της μηχανής | Ύψος 1000m πλάτους 800mm* μήκους 7500mm* |
Κατάλογος μηχανών
3 τόνοι υδραυλικών de-coiler | 1 σύνολο |
Κύριος ρόλος που διαμορφώνει τη μηχανή με το λογότυπο | 1 σύνολο |
Κιβώτιο ελέγχου PLC | 1 μονάδα |
Υδραυλική τέμνουσα συσκευή | 1 μονάδα |
Υδραυλική punching συσκευή | 1 μονάδα |
6 μέτρα απλών αυτόματων στοιβαχτών | 1 μονάδα |
Σχέδιο σχεδιαγράμματος
Τεχνολογική διαδικασία:
Decoiler-σίτιση με την οδηγός-υδραυλική συλλογή forming-τέμνων-προϊόντων punching-ρόλων

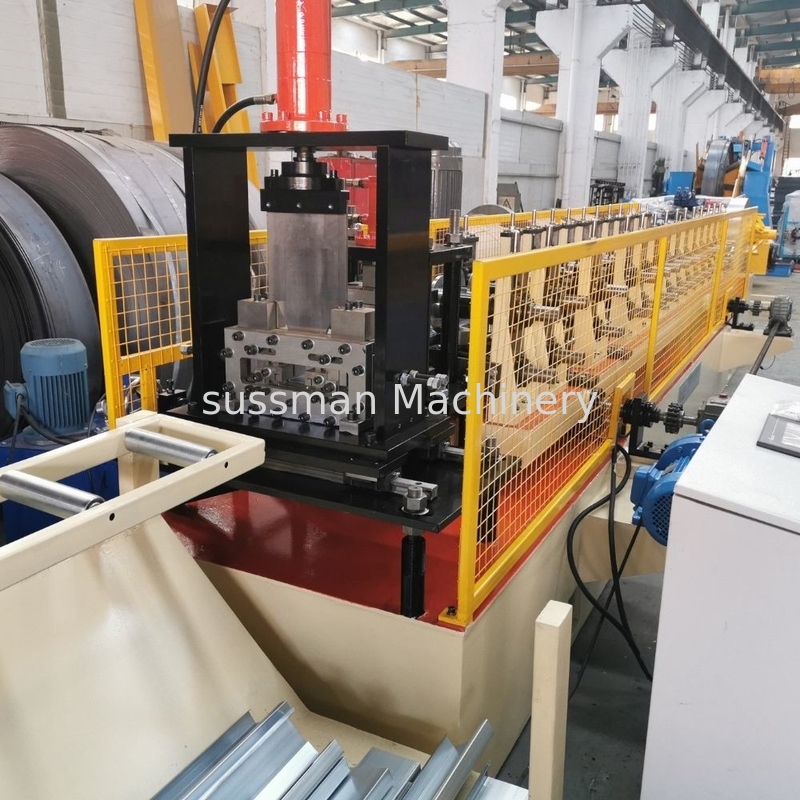

Εικόνες μηχανών
